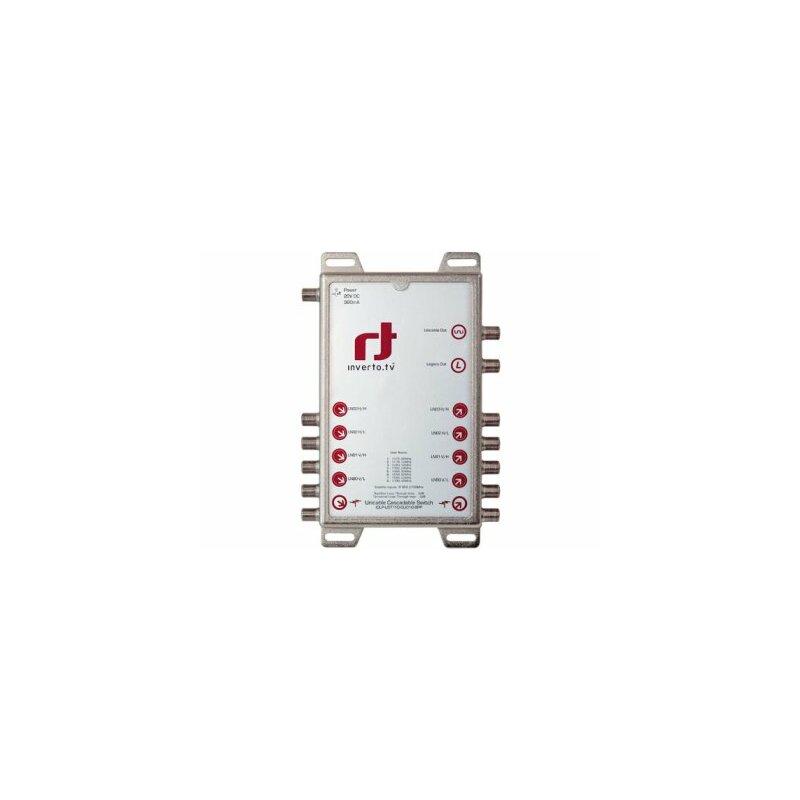

Unicable Inverto IDLP UST110-CUO10-8PP Einkabellösung für ein Satellit

Artikelnummer: 110095

Kategorie: Einkabellösung


193,45 CHF

inkl. 7,7% MWST. , zzgl. Versand

1 Stk auf Lager

Lieferzeit: 2 - 3 Werktage

Stk


Zur Digitalisierung von Analogen Einkabellösungen und als preiswerte Alternative zum Kabelanschluss.

  • Kaskadierbarer Multischalter für 8 Teilnehmer

  • Ausbaubar für bis zu 16 Teilnehmer

  • Aktiv

  • Inklusive Netzteil

  • Terrestrische Einspeisung

  • Legacy out zum Anschluss eines weiteren Teilnehmers
    Für Receiver mit Unicable Befehlssatz !

  • Jeweils 8 Teilnehmer können über eine Leitung alle Programme eines Satelliten empfangen. Bei einem Transponderwechsel ist nur einSendersuchlauf erforderlich.

Für den Betrieb wird ein Quattro LNB benötigt, sowie Satellitenreceiver mit dem Unicable Befehlssatz, kompatibel mit dem Industrie Standard CENELEC prEN50494 !

Produkt-Installation

Benutzen Sie für die Verbindungen Kabel guter Qualität mit einer Schirmungsmass von min. 90dB. Wenn Sie Steckdosen zur Durchschleifung der 8 Teilnehmer benutzen, stellen Sie sicher, dass die Wandsteckdosen für Satellitenempfang und mit Unicable-Technologie kompatibel sind, und dass sie eine bidirektionale Signal-Uebertragung ermöglichen. Die folgende Abbildung zeigt die Installationskonfigurationen die das Produkt unterstützt:

Verbinden Sie die Kabel vom Quattro-LNB mit den Eingangsanschlüssen LNB V / L, V / H, H / L und H / H-Eingänge (achten Sie auf die Identifizierung der Quattro-LNB-Anschlüsse). Der Multischalter ist mit einem terrestrischen Eingang ausgestattet. Schließen Sie die terrestrische Antenne an diesen Eingang:

Zwei Ausgänge sind vorhanden: Legacy und Unicable. Der Legacy-Ausgang ist ein Standard Universal Ausgang, er ermöglicht den Anschluss eines Empfängers ohne Unicable-Unterstützung. Der Unicable-Ausgang erlaubt das Anschließen von bis zu 8 Receivertunern, jeder muss für eine der 8 Benutzerbander des Multischalters zugeordnet sein. Jeder Receivertuner ist mit 1 von den 8 Kommunikationskanalfrequenzen (Benutzer-Band) zugeordnet. Die Frequenzen sind auf der Produktaufkleber angegeben.

Für eine optimierte Funktionsweise, folgen Sie bitte den Empfehlungen:

(1) Verwendung die höchsten Frequenz für eine Steckdose die sich in der Nähe des Multischalters befindet und die niedrigsten Frequenz für die Steckdose die sich am weitesten von Multischalter befindet.

(2) Wenn Sie weniger als 8 Receiver-Tuner verwenden benutzen Sie die tiefsten Frequenzen. Wir empfehlen auch die die Frquenz für jeden Benutzer zu notieren. Die an dem Unicable angeschlossene Satelliten-Receivern müssen Unicable-kompatibel sein (in der Regel mit Unicable ?-Logo). Hinweis: Die nicht benutzte Ausgänge sollen mit galvanisch getrennten 75 ohm Endwiederständen abgeschlossen werden.
