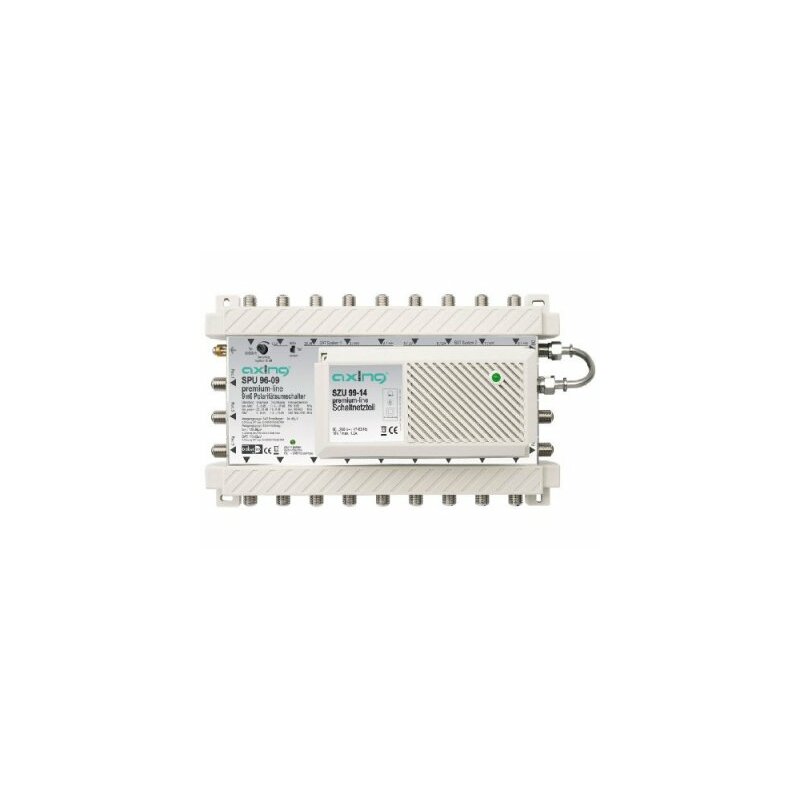

Axing Aktiver DiSEqC 2.0 Multischalter, 9 in 6 (auch Quad LNB tauglich)

Artikelnummer: SPU09609
GTIN: 7611682130966
Kategorie: 2 Satelliten
Hersteller: Axing

Artikel zurzeit vergriffen

Artikel vergriffen

Aktive Multischalter, 9 in 4, 6, 10 oder 16

SAT und terrestrisch aktiv (SPU 94-09 nur SAT aktiv)
Terrestrik einstellbar und passiv schaltbar
kompakte Bauweise durch frontseitiges
Schaltnetzteil (bis 10 m absetzbar)
kaskadierbar
Quad-LNB-tauglich
rückkanaltauglich


Artikel Article	SPU 94-09	SPU 96-09	SPU 910-09	SPU 916-09
Artikelnummer Part No.	SPU09409	SPU09609	SPU91009	SPU91609
Verpackungseinheit Packing unit	1

Frequenzbereich (Rückkanal/terrestrisch/SAT) Frequency range (return path/terrestrial/SAT)	5...65 MHz/85...862 MHz/950...2200 MHz
Eingänge /Ausgänge Inputs/Outputs	9/-	9/9
Teilnehmerausgänge Subscriber ports	4	6	10	16
Verstärkung/Anschluss Gain/tap
terrestrisch aktiv terrestrial active	-	-6...-3 dB	-7..-.5 dB	-10...-8 dB
terrestrisch passiv terrestrial passive	-20 dB	-22...-29 dB	-24...-30 dB	-26...-34 dB
SAT SAT	-6...0 dB	-6...0 dB	-7...-0 dB	-8...-2 dB
Ausgangspegel SAT-Empfänger² Output level SAT receiver²	94 dBµV
Verstärkung Durchgang Gain trunk
terrestrisch aktiv terrestrial active	-	+11...+17 dB		+11...+16 dB
terrestrisch passiv terrestrial passive	-	-6...-9 dB		-6...-10 dB
SAT SAT	-	+12 dB	+12 dB	+10 dB
Ausgangspegel Stammleitungen (terr.¹/SAT²) Output level trunk (terr.¹/SAT²)	-	103/113 dBµV	103/112 dBµV	103/111 dBµV
Dämpfung, einstellbar Attenuator adjustment range	-	20 dB
Schaltisolation Switching isolation	>26 dB
Entkopplung (Stammleitungen/Ausgänge) Isolation (trunk lines/outputs)	>26 dB
Selektion (SAT/terr) Rejection (SAT/terr.)	>40 dB
Anschlüsse Connectors	F
Schaltnetzteil Switching power supply	90...250 V~ / 47-63 Hz 18 V=/1,2 A
Leistungsaufnahme terr. aktive (ohne/mit LNB-Versorgung) Power consumption terr. active (with/without LNB supply)	-	typ. 5/18W
Leistungsaufnahme terr. passiv (ohne/mit LNB-Versorgung) Power consumption terr. passive (with/without LNB supply)	typ. 2/15 W	typ. 3/16 W
Betriebsanzeige Power indicator	LED
Erdungsanschluss Ground connection	Klemmleiste Screw terminal
Maße ca. Dimensions appr.	230 × 145 × 85 mm	230 × 145 × 85 mm	230 × 180 × 85 mm	230 × 255 × 85 mm
¹ 3rd order max. EN50083-3 60dB KMA ² 3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode/2 sender test method)

Anzahl Satelliten:	2
Anzahl Receiver:	6
LNB Typ:	Quattro Quad
DVB-T Eingang:	Ja (aktiv)
